【壓縮機網】離心式小型化MVR（機械蒸汽再壓縮技術Mechanical Vapor Recompression）壓縮機作為高效節能裝備，其市場前景與工業節能降耗的大趨勢緊密相連。根據2024年國際能源署(IEA)2050年減排路徑分析可知，能效提升是實現二氧化碳減排的主要路徑之一。機械蒸汽壓縮(Mechanical Vapor compression,MVC)技術因其高效、節能、環保和安全等優點而受到研究者的關注。

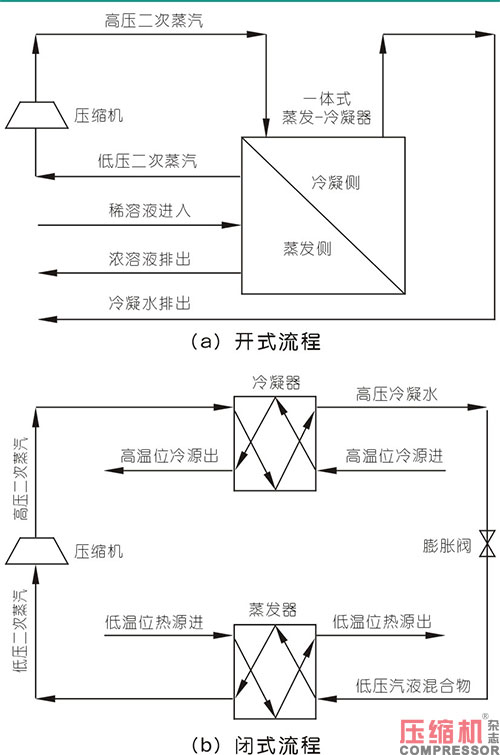

MVR（機械蒸汽再壓縮）技術中的熱量傳遞與蒸汽密封是其高效穩定運行的核心。圖(a)和圖(b)可以快速直觀地理解整個系統是如何協同工作的。
MVR系統的節能效率極高，其關鍵在于構建了一個精巧的熱量循環。它通過壓縮機對蒸發產生的低溫二次蒸汽做功，提升其壓力和溫度后，再將其作為高溫熱源送回系統。這個過程的本質是將電能轉化為蒸汽的熱能，從而回收利用蒸汽的潛熱。
關鍵技術之碳環密封
碳環密封是衡量一臺MVR是否滿足工況長期運行的重要零部件之一。國產碳環密封絕大部分制造商沒有建立整套的理論基礎和經歷時間經驗，只是在使用上選型進口品牌匹配，造成設備零件高維修成本高。蒸汽碳環密封實際是一種成本低、安裝簡便的隔離密封系統。該系統是保障上述熱量循環能夠穩定存在的關鍵，主要解決兩個問題：一是防止外界空氣進入系統破壞真空度；二是防止蒸汽泄漏損壞設備部件。目前主流的密封技術是非接觸式的碳環迷宮密封和梳齒密封。
碳環密封：由特殊石墨制成，具有良好的自潤滑性和耐高溫特性。它能形成極小的密封間隙，依靠流體阻力效應達到優異的阻漏效果。
梳齒密封：結構相對簡單，加工和維護成本較低。一些改進型的組合式密封結構，通過將軸向和徑向密封相結合，能更有效地隔離蒸汽和保護齒輪箱。
一套完整的密封控制系統通常包括密封氣供給、壓力調節和冷凝液排放等部分。通過向密封腔體注入壓力穩定的低壓蒸汽或惰性氣體，在設備內部與外部環境之間建立起一道可靠的屏障。碳環密封在MVR（機械蒸汽再壓縮）系統中是確保核心設備——蒸汽壓縮機穩定運行的關鍵技術，主要任務是防止工藝蒸汽泄漏并保護軸承等關鍵部件。
碳環密封是一種非接觸式的密封，其密封作用依賴于一個極窄的間隙（通常只有幾個微米）形成的節流效應來實現。因此，“匹配要求”的核心就是確保這個微小的間隙在各種工況下（尤其是不同軸徑尺度下）都能保持穩定和有效。
以下是碳環密封在不同軸徑下具體的匹配要求、設計考慮要點：
一、核心匹配原則：間隙控制
無論軸徑大小，最根本的要求是控制并維持徑向運行間隙。
間隙值（C）：通常與軸徑（D）相關，有一個經驗范圍，例如C=(0.001～0.002)*D。這意味著軸徑越大，絕對間隙值也相應增大，但相對間隙（C/D）保持在一個小范圍內。
間隙過?。猴L險極高。碳環是脆性材料，一旦與軸發生接觸，在高速下極易因摩擦發熱、熱應力而瞬間破裂（稱為“熱裂”）。
間隙過大：密封失效，泄漏量會成倍增加，無法達到密封效果。
二、不同軸徑下具體匹配碳環密封的要求
可以將軸徑大致分為三類：
1.小軸徑（例如D<50mm）
典型應用：小型泵、壓縮機、高速旋轉設備。
匹配要求：
剛性和脆性：環的截面尺寸小，本身剛性較差，但碳材料的脆性依然存在。安裝時必須極其小心，避免因安裝應力而斷裂。
對中性要求極高：由于間隙絕對值很?。赡苤挥?0-50微米），微小的軸偏擺或對中不良都會導致單邊間隙消失，引發摩擦。
熱管理：小軸徑通常對應高轉速，摩擦生熱（即使是非接觸，氣體粘性剪切也會產熱）集中，碳環的散熱路徑相對狹窄，更容易產生局部過熱。
彈簧力匹配：用于壓緊碳環的彈簧力需要精確計算，過大的力會增加啟動扭矩和磨損風險。
2.中等軸徑（例如D=50mm～200mm）
典型應用：這是碳環密封最常見的范圍，如多級泵、離心壓縮機、燃氣輪機等。
匹配要求：
分段環設計：碳環通常由多個弧形段（常見的是3個或4個）組成，并依靠周向彈簧（箍簧）抱緊在軸上。分段處的切口間隙（側隙）是關鍵參數。它必須足夠大，以確保熱膨脹時碳環段能自由收縮而不卡死，但又不能太大以免泄漏激增。
熱膨脹補償：這是設計的重中之重。必須精確計算碳環和軸/殼體（通常是金屬）的不同熱膨脹系數，確保設備從冷態到熱態的全工況范圍內，徑向間隙始終在安全范圍內。
抗渦動設計：碳環段在流體動力作用下可能發生周向旋轉（稱為“渦動”），這是一種不穩定的振動，會加劇磨損。需要設計防轉銷或采用其他結構來抑制渦動。
3.大軸徑（例如D>200mm）
典型應用：大型蒸汽輪機、燃氣輪機、巨型壓縮機的軸端密封。
匹配要求：
重力影響顯著：碳環自身的重量會使其在頂部間隙增大，底部間隙減小，造成間隙分布不均。設計時需要考慮支撐方式，或通過預變形來補償重力影響。
分瓣數增加：為了便于安裝和保證環的靈活性，大軸徑碳環的分段數會更多（如6瓣、8瓣）。這增加了密封環的整體性和間隙均勻性的控制難度。
熱變形與平面度：大尺寸碳環的端面（與壓蓋接觸的面）的平面度更難保證，熱變形也更復雜，必須確保其能在殼體內自由膨脹的同時保持良好的密封。
制造與成本：大尺寸高精度碳環的制造和熱處理難度大，成品率低，成本非常高。
碳環密封的理論和計算方法
碳環密封的計算是一個系統性的迭代過程，旨在確保密封在規定的工況下（壓力、溫度、轉速、介質）實現可控的泄漏率、穩定的運行（無接觸）和長久的使用壽命。計算主要從以下幾個方面展開：
1.基本幾何參數確定
·軸徑(D)：這是設計的起點。
碳環寬度(B)：通常根據軸徑和壓力等級經驗選取。寬度過小，則穩定性差；過大則摩擦熱不易散發，且成本增加。一般有B=(0.1～0.2)*D的經驗關系。
碳環厚度(T)：需要保證環有足夠的剛度，在流體壓力作用下變形量可控。
分段數：根據軸徑大小決定。
小軸徑（<100mm）可能用整體環或2瓣；中等軸徑（100-500mm）常用3瓣或4瓣；大軸徑（>500mm）可能需要6瓣或更多，分瓣是為了補償熱膨脹和便于安裝。
2.核心性能計算
a)徑向運行間隙(C)。這是最關鍵的計算之一，間隙決定了泄漏量和穩定性。
冷態間隙(C_cold)：在室溫、未運行狀態下的設計間隙。
熱態間隙(C_hot)：在運行溫度下，必須考慮的碳環和金屬軸套（或軸）的不同熱膨脹。
C_hot=C_cold+ΔS-ΔH
ΔS=α_s*D*(T_s-T_room)（軸套的熱膨脹量）
ΔH=α_h*D*(T_h-T_room)（碳環的熱膨脹量）
α_s,α_h：軸套和碳環材料的線膨脹系數。
T_s,T_h：軸套和碳環的運行溫度。
目標間隙值：熱態間隙必須大于零，且通常設計在10-50微米量級，并滿足以下經驗公式：C/D≈0.001～0.002。最終值需要通過泄漏量和穩定性計算來校準。
b)泄漏量計算(Q)
碳環密封的泄漏本質是通過狹窄環形間隙的氣體（或液體）流動。通常簡化為通過狹縫的層流（粘性流動）來計算。常用的公式基于泊肅葉流動原理：
Q=(π*D*C^3*ΔP)/(12*μ*B)
Q：體積泄漏率。
D：軸徑。
C：熱態徑向間隙（計算的關鍵輸入）。
ΔP：密封兩側的壓力差。
μ：介質動力粘度。
B：碳環的密封寬度。
公式清晰地表明：泄漏量與間隙的三次方（C3）成正比！這就是為什么間隙控制如此重要。
c)功耗與發熱計算
即使非接觸，高速剪切流體也會產生摩擦熱。
剪切功率(P)：P≈μ*(π*D*N)^2*(B)/C
N：轉速(rps)。
這部分功率會轉化為熱量，加熱碳環和介質，必須進行熱平衡分析，以確保碳環溫度不超過其材料極限（防止熱裂）和潤滑介質的要求。
d)動力學特性校核-防渦動設計
碳環分段后，在流體動力作用下可能產生一種叫做“渦動”的次同步振動。需要進行穩定性校核。渦動頻率估算：通常與轉速和間隙有關。抗渦動能力：通過設計防轉銷、優化周向彈簧（箍簧）的剛度以及控制切口的形狀和間隙來抑制渦動。
3.強度校核
應力檢查：檢查碳環在流體壓力（尤其是高壓側）、彈簧力和熱應力下的復合應力，確保其低于碳石墨材料的許用應力（抗壓強度是主要考慮，其抗拉強度很低）。對于分段環，有一個經驗性的最小寬度厚度比，以確保環有足夠的結構完整性。
計算流程結論：
確定工況(P,T,N,介質)→初步幾何設計(D,B,T)→假設初始冷態間隙→計算熱變形→得到熱態間隙→計算泄漏量和發熱量→校核穩定性和強度→不滿足則調整間隙或幾何參數→迭代直至滿足所有要求。
碳環密封的制造工藝
碳環密封的制造是典型的精密加工和特種材料處理工藝，其質量直接決定了設計的驗證結果。
1.碳石墨基體成型
碳石墨制造主要有兩種方法：
模壓成型：將碳石墨粉末（如石油焦、瀝青焦）與粘結劑（如煤瀝青）混合，放入模具中高壓成型。效率高，適合批量生產形狀規則的產品。
等靜壓成型：將混合物裝入彈性模具中，放入高壓缸內，通過液體各向同性地施加壓力。所得毛坯密度均勻，性能各向同性更好，適合高性能、形狀復雜的產品。
2.焙燒
將成型的毛坯在保護氣氛（無氧）下進行高溫熱處理（通常1000-1200℃）。粘結劑碳化，形成由碳原子構成的“骨架”，這個過程被稱為“碳化”。此時的材料是多孔且強度不高的。
3.浸漬
碳化后的碳石墨材料含有約15%-25%的連通孔隙，必須將其填充以使其致密化并獲得特定的性能（如耐磨、耐腐蝕）。這是最關鍵的特殊工藝之一。浸漬樹脂（如酚醛樹脂、呋喃樹脂）：然后進行固化。提高機械強度和耐化學性（耐堿）。浸漬金屬（如巴氏合金、青銅、鋁合金）：在真空或保護氣氛下將熔融金屬壓入孔隙。極大地提高導熱性、抗沖擊強度和耐磨性，但耐腐蝕性可能受限。浸漬無機鹽：用于提高抗氧化性。
4.機械加工
碳石墨材料硬度高但脆，其加工類似硬質合金，需要使用金剛石刀具或硬質合金刀具進行精密加工。車削/磨削：加工外圓、內孔、端面，達到微米級的尺寸精度和極高的表面光潔度。切割：使用超薄金剛石砂輪將整體環精確切割成要求的瓣數。切口（側隙）的寬度和平行度至關重要。研磨：對密封端面進行最終的精加工，確保其平面度和表面粗糙度。
5.質量控制與檢測
尺寸檢測：使用三坐標測量機（CMM）、光學投影儀等精密檢測所有關鍵尺寸。物理性能檢測：密度、硬度、抗壓/抗彎強度。孔隙度檢測：確保浸漬充分。金相分析：檢查浸漬是否均勻，有無缺陷。動平衡測試（對于高速應用）：確保密封環在高速旋轉下不會因質量不均引起振動。
碳環密封的安裝與使用
1.材料配對
配對軸或軸套：與碳環密封相對的軸表面（或硬質軸套）必須有很高的硬度、光潔度和耐磨性。常用材料如碳化鎢（WC）、氧化鉻（Cr2O3）涂層、氮化鋼等。表面粗糙度通常要求Ra<0.4μm。
2.幾何公差
軸/軸套的直徑公差：通常為h6或g6級，確保間隙穩定。軸/軸套的圓度和圓柱度：要求非常嚴格，通常控制在微米級別。軸的跳動（徑向全跳動）：包括靜態和動態跳動，必須遠小于設計運行間隙。
3.安裝要求：
清潔度：絕對潔凈的安裝環境，任何微小顆粒都可能卡入間隙，造成損壞。對中：設備整體的對中精度必須保證，避免給碳環帶來額外的偏載。無應力安裝：確保碳環在殼體內能自由浮動，安裝時不得用錘子等工具直接敲擊碳環。
市場前景
蒸發作業廣泛應用于化工、制藥、制鹽、海水淡化和食品等眾多影響國計民生的工業生產環節，蒸發耗能巨大且在工業生產過程的能耗占比較高，比如氯堿行業占比為25-33%、氧化鋁行業占比為40-50%、制鹽行業占比為87.99%、中藥行業占比為70%、海水淡化占比為30-50%。
近年來，以電驅動為主的MVC蒸發技術因其高效節能而成為研究熱點，與傳統以蒸汽驅動為主的蒸發系統相比，MVC系統節能49-76%，可廣泛應用于高鹽廢水處置場景，極大促進了我國節能減排事業和雙碳戰略實施。
2024年全球MVR壓縮機市場規模約3.39億美元，預計到2031年達4.95億美元，年復合增長率約5.5%。離心式產品占據市場主導地位（約78%的份額）。市場處于穩健增長通道，由持續的工業節能需求和碳中和政策驅動。
1.小型化MVR應用前景
（1）應用場景拓展：從大型化工項目向分布式能源、中小型工廠、實驗室等領域滲透。
?。?）技術融合：與物聯網、AI運維結合，實現智能控制與預測性維護。
?。?）材料與設計進步：新型復合材料和精密制造技術為小型化、輕量化提供可能。
2.主要應用領域
?。?）環保行業（增長最快）：用于高鹽廢水處理、垃圾滲濾液蒸發結晶等，能耗可比傳統方法降低60%-75%。
?。?）食品與制藥：適用于中小批量、多品種的生產線，如特色食品濃縮、中藥提取、實驗室等。
?。?）新能源材料：鋰電池材料生產等新興領域的需求旺盛。
3.競爭格局
國際品牌：如PILLER、Howden等，在高端市場具有技術優勢。
國內企業：如重慶江增、湖北雙劍等，正通過性價比和快速服務搶占市場，并逐步向高端突破。市場競爭激烈但本土企業憑借對細分市場的快速響應和技術創新，機會顯著增大。
技術挑戰與未來趨勢
盡管前景廣闊和碳中和政策支持，離心式小型化MVR壓縮機的發展也面臨一些挑戰：
技術壁壘：碳環密封系統、微通道傳熱等核心部件的精密設計和制造具有較高門檻。
初始投資：相較于傳統設備，初期購置成本仍較高，需要通過顯著的運行節能來平衡。
系統集成：小型化對系統的緊湊性和各部件協同工作的效率提出了更高要求。
離心式MVR小型化技術發展趨勢：
更高效率。通過先進葉輪設計和氣體動力學優化，持續提升能效；更智能化。深度融合AI算法，實現從“智能運維”到“自主優化運行”的升級；材料創新。采用復合材料等新型材料，以實現更輕量化、耐腐蝕和長壽命。
總結
碳環密封在不同軸徑下的匹配，是一個從“微觀”間隙控制出發，延伸到材料學、熱力學、結構力學和精密制造的系統工程。軸徑越大，重力、熱變形和制造精度的挑戰越突出；軸徑越小，對動態穩定性和安裝精度的要求越苛刻。成功的應用必然依賴于對所有這些因素的深刻理解和精確計算。在MVR系統中，一個優秀的碳環密封設計遠非僅僅是選擇幾個碳環，而是一個多層次、多系統協同的綜合性工程。其核心思想是“分級降壓、潔凈隔離、主動防護”。通過主密封（多級碳環）前置迷宮式密封和穩壓氣體，才能在各種苛刻工況下，真正實現長周期、高可靠、低維護的運行目標。
